KES-SW32BOX-001
￥ 35,000（税抜）

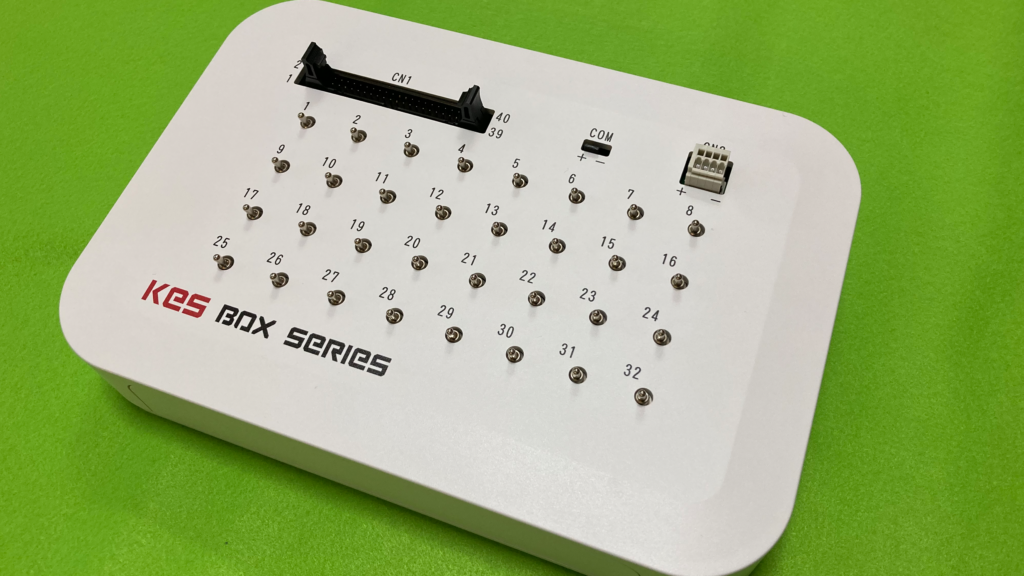

スイッチを32個搭載した制御機器デバッグ用ボックス
制御機器とのIFにはMILコネクタを採用
電源コネクタはAWG28-20（0.25-0.34mm2）に対応

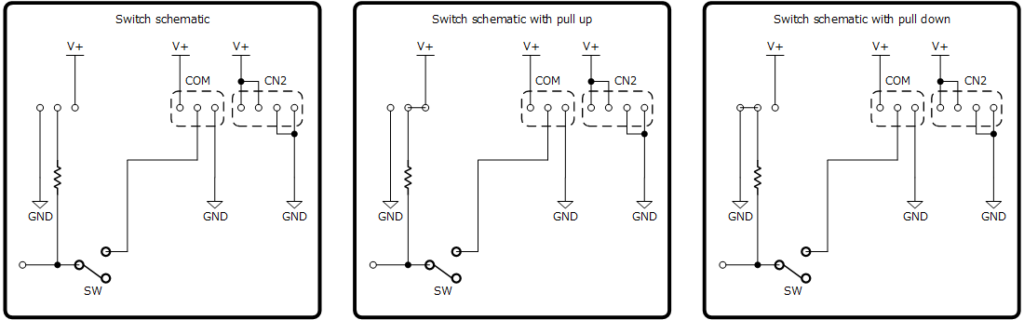

COMジャンパを＋側に接続する事でNPN（プラスコモン）機器対応、－側に接続する事でPNP（マイナスコモン）機器対応を実現
Pull Upオプション
KES-SW32BOX-PU-001
￥ 36,000（税抜）
スイッチ出力に10kΩPull Up抵抗付き
Pull Downオプション
KES-SW32BOX-PD-001
￥ 36,000（税抜）
スイッチ出力に10kΩPull Dwon抵抗付き
各種カスタム対応についてもお気軽に相談ください。
製品概要
- CN1 – MIL40ピンコネクタ
- CN2 – 733-334（WAGO社製）※733-104（WAGO社製）1個付属
- COM – NPN/PNP切り替えジャンパ1個付属
- スイッチ – 32個
- 重量 – 0.03 kg
- オプション
Pull Up抵抗付き（-PU）
Pull Down抵抗付き（-PD） - カスタム対応
お気軽に相談ください
CN1ピン配置
| 1 | SW1 | 2 | SW17 |
| 3 | SW2 | 4 | SW18 |
| 5 | SW3 | 6 | SW19 |
| 7 | SW4 | 8 | SW20 |
| 9 | SW5 | 10 | SW21 |
| 11 | SW6 | 12 | SW22 |
| 13 | SW7 | 14 | SW23 |
| 15 | SW8 | 16 | SW24 |
| 17 | GND | 18 | GND |
| 19 | +V | 20 | +V |
| 21 | SW9 | 22 | SW25 |
| 23 | SW10 | 24 | SW26 |
| 25 | SW11 | 26 | SW27 |
| 27 | SW12 | 28 | SW28 |
| 29 | SW13 | 30 | SW29 |
| 31 | SW14 | 32 | SW30 |
| 33 | SW15 | 34 | SW31 |
| 35 | SW16 | 36 | SW32 |
| 37 | GND | 38 | GND |
| 39 | +V | 40 | +V |
