KES-LD32BOX-001
￥ 35,000（税抜）

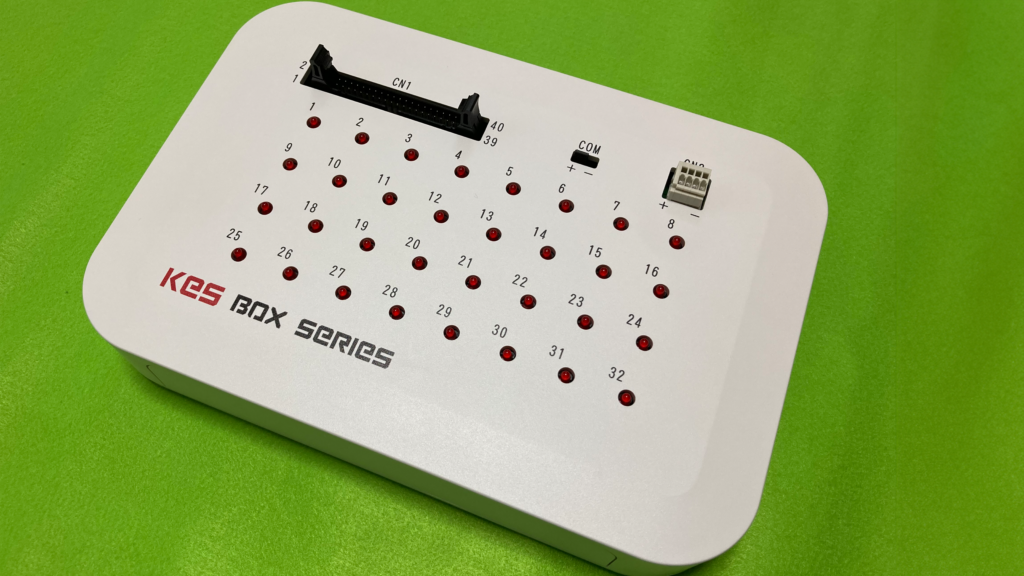

LEDを32個搭載した制御機器デバッグ用ボックス
制御機器とのIFにはMILコネクタを採用
電源コネクタはAWG28-20（0.25-0.34mm2）に対応
COMジャンパを＋側に接続する事でNPN（プラスコモン）機器対応、－側に接続する事でPNP（マイナスコモン）機器対応を実現

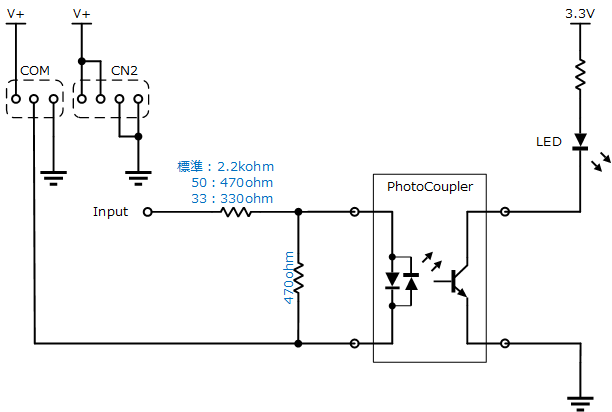

LED電流制限抵抗 2.2kΩ
Pull Upオプション
KES-LD32BOX-50-001
￥ 36,000（税抜）
LED電流制限抵抗 470Ω
Pull Downオプション
KES-LD32BOX-33-001
￥ 36,000（税抜）
LED電流制限抵抗 330Ω
各種カスタム対応についてもお気軽に相談ください。
製品概要
- CN1 – MIL40ピンコネクタ
- CN2 – 733-334（WAGO社製）※733-104（WAGO社製）1個付属
- COM – NPN/PNP切り替えジャンパ1個付属
- LED（赤） – 32個
- 重量 – 0.03 kg
- オプション
電流制限抵抗 470Ω（-50）
電流制限抵抗 330Ω（-33） - カスタム対応
お気軽に相談ください
CN1ピン配置
| 1 | LED1 | 2 | LED17 |
| 3 | LED2 | 4 | LED18 |
| 5 | LED3 | 6 | LED19 |
| 7 | LED4 | 8 | LED20 |
| 9 | LED5 | 10 | LED21 |
| 11 | LED6 | 12 | LED22 |
| 13 | LED7 | 14 | LED23 |
| 15 | LED8 | 16 | LED24 |
| 17 | GND | 18 | GND |
| 19 | +V | 20 | +V |
| 21 | LED9 | 22 | LED25 |
| 23 | LED10 | 24 | LED26 |
| 25 | LED11 | 26 | LED27 |
| 27 | LED12 | 28 | LED28 |
| 29 | LED13 | 30 | LED29 |
| 31 | LED14 | 32 | LED30 |
| 33 | LED15 | 34 | LED31 |
| 35 | LED16 | 36 | LED32 |
| 37 | GND | 38 | GND |
| 39 | +V | 40 | +V |
